Вертикальный насос Slurry
>
|
| Место происхождения | Сычуань, Китай |
| Фирменное наименование | horizontal-slurrypump.com |
| Сертификация | ISO9001 |
| Номер модели | OEM |
| Документ | Брошюра продукта PDF |

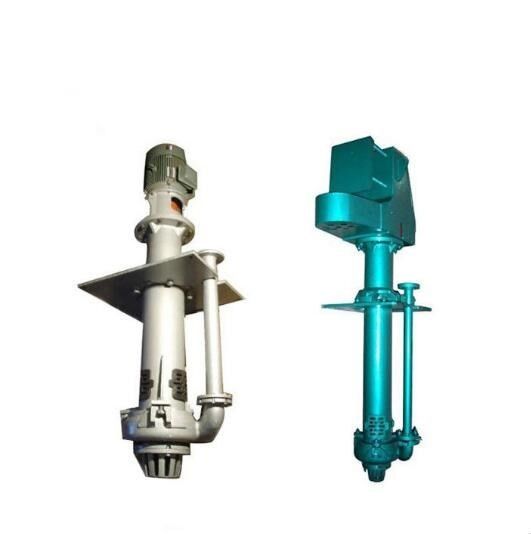

Насос Slurry промышленного длинного вала вертикальный/насос песка для истирательного всасывания шуги
Характеристики продукта
Полно выровнянный эластомер или приспособленный вольфрамокарбидный сплав
Турбинка двустороннего всасывания полу-открытая
Отсутствие погруженные в воду подшипник или паковать
Опционная утопленные турбинка и агитатор всасывания доступный
Модели MPV отличают полностью резиновым заволакиванием для коррозионной устойчивости
Смогите побежаться в недостаточных обязанностях всасывания
Ряд параметра
| Имя | насос Slurry ZJL-серий вертикальный |
| Голова | 4 | 60 m |
| Емкость | 6 | ³ /h 364m |
| Размер разрядки | 40mm~200mm |
| Размер входа | 50mm~250mm |
| Maximal эффективность | 70% |
| NPSH | 1.4m~3.5m |
| Позволяемая максимальная сила мотора | 315 kw |
| Диаметр |
200mm~470mm |
Характер продукции
насосы slurry ZJL-серий вертикальные насос slurry одно-всасывания одиночного этапа центробежный. насосы ZJL-серий в соответствии с теорией двухфазовых жидкостей и они конструированы согласно принципу уменьшать полную потерю. Геометрическая форма своих компонентов прохода подачи соответствующая для условия подачи средства. Таким образом, уменьшена гидравлическая потеря среди частей где вихрь и плотно сжимать происходят так, что будет уменьшена ссадина компонентов прохода подачи; эффективность воды увеличена; бежать шумы и вибрация уменьшены. сплав Высоко-хрома, который имеет сопротивление высокой износостойкости, коррозионной устойчивости и удара, использован для компонентов прохода подачи для того чтобы улучшить срок службы.
Материал
|
Описание |
Стандартный материал |
Материальные варианты |
|
Вал |
Слабая сталь 4140 |
Доступный по запросу |
|
Гнездо под подшипник |
Литое железо |
|
|
Столбец |
Слабая сталь |
|
|
Верхний стрейнер |
Резиновый |
Литое железо |
|
Более низкий стрейнер |
Литое железо |
|
|
Задний вкладыш |
Утюг 27% Chrome белый |
|
|
Кожух насоса |
Утюг 27% Chrome белый |
Резина выровняла белый утюг |
|
Турбинка |
Утюг 27% Chrome белый |
Резиновый |
|
Отводный штуцер |
Слабая сталь |
Резина выровняла слабую стальную смесь |
|
Плита переходника |
Слабая сталь |
|
Технический параметр
|
Модель
|
Представление чистой воды |
Поддерживая мотор
|
|||||
|
Вращая скорость n |
Подача Q |
Голова H |
Сила вала PA |
эффективность η |
|||
| r/min | (³ /h m) | m | kw | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
