Вертикальный насос Slurry
>
|
| Место происхождения | Сычуань, Китай |
| Фирменное наименование | horizontal-slurrypump.com |
| Сертификация | ISO9001 |
| Номер модели | OEM |
| Документ | Брошюра продукта PDF |

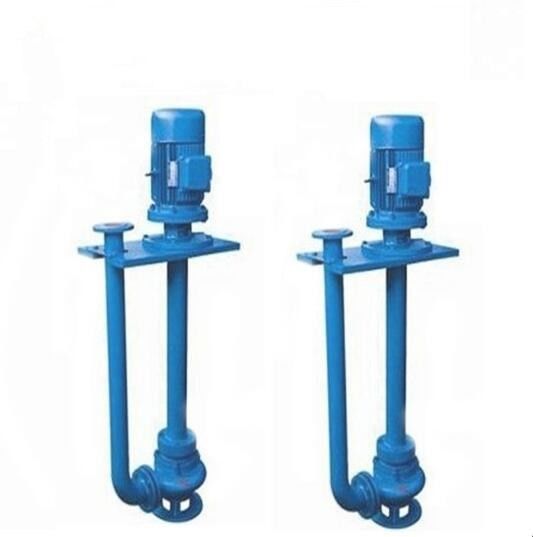

Сверхмощный длинный насос минирования песка насоса вертикального вала обслуживания гарантии с плитой поддержки
Чертеж структуры
| 1 | Кожух волюты | 2 | поддержка | 3 | Основание мотора |
| 4 | Турбинка | 5 | Левая плита поддержки | 6 | Отводный штуцер |
| 7 | Задняя плита вкладыша | 8 | Носить тело | 9 |
Правая плита поддержки |
Продукт суммирует
a. насосы slurry ZJL-серий вертикальные насос slurry одно-всасывания одиночного этапа центробежный.
b. насосы ZJL-серий в соответствии с теорией двухфазовых жидкостей и они конструированы согласно принципу уменьшать полную потерю.
c. Геометрическая форма своих компонентов прохода подачи соответствующая для условия подачи средства.
d. Материал сопротивления высокой износостойкости, коррозионной устойчивости и удара использован для компонентов прохода подачи для того чтобы улучшить срок службы.
Параметр
|
Модель |
Представление чистой воды |
||||
|
Вращая скорость n |
Подача q |
Голова h |
PA силы вала |
Η эффективности |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4.4-17.9 |
3.9-15.3 |
63.1-68.1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15.3-51.1 |
9.6-32.1 |
54.1-58.9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8.1-48.6 |
8.7-33.2 |
52.3-56.5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19.4-52.3 |
6.9-28.8 |
42.7-45.8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2.3-13.4 |
43.7-51.9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16.5-58.3 |
5.5-22.1 |
29.9-34.1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13.1-42.7 |
4.7-20.7 |
31.2-39.4 |
|
50ZJL-A20 |
910-1440 |
10.8-38 |
4.3-10.7 |
0.4-2 |
31.2-38.6 |
|
40ZJL-A35 |
970-1470 |
15.8-47.6 |
13.6-42.9 |
3.8-14.1 |
27.3-33.8 |
|
40ZJL-A25 |
910-1440 |
6.6-22.9 |
7.2-21.5 |
0.6-2.8 |
26.1-37.6 |
|
40ZJL-A21 |
910-1140 |
6.0-9.5 |
6.8-17 |
0.4-2.6 |
27.9-44.6 |
Изображение и детали продукта
Чертежи установки
