горизонтальный центробежный насос
>
|
| Место происхождения | Сычуань, Китай |
| Фирменное наименование | horizontal-slurrypump.com |
| Сертификация | ISO9001 |
| Номер модели | OEM |
| Документ | Брошюра продукта PDF |
Высокая температура центробежного насоса электрической нержавеющей стали горизонтальная устойчивая
Характер продукции
1. Горизонтальные коррозионностойкие центробежные насосы, с просторным каналом подачи турбинки и главным гидравлическим представлением.
2. задний кожух турбинки оборудован с задним лезвием, которое может уменьшить утечку средств массовой информации.
3. Переменные типы уплотнения вала (включая механическое уплотнение уплотнение, уплотнение подвижного соединения + упаковка, уплотнение подвижного соединения + K типа уплотнение) приняты для того чтобы соотвествовать вала герметизируя для носить переменные средства массовой информации
Особенность структуры
Радиальное разделение, задняя дверь, волюты всасывания одиночного этапа насос одиночной центробежный
Турбинка: открытая турбинка, полу-открытая турбинка, турбинка вортекса и крыльчатка закрытого типа.
Крыльчатка закрытого типа конструирована как турбинка широк-подачи согласно принципу многофазовой подачи, которая полезна к проходу твердого средства без закупоривать
турбинка конструирована с задними лезвиями
передние задние лезвия использованы для предотвращения средства от пропускать назад к входу насоса
лезвия использованы для уменьшения осевого давления утечки и для того чтобы сбалансировать осевую силу
турбинка установлена на вале с посадкой на конус для легких собрания и разборки
турбинка прикреплена с гайкой турбинки и запирая винтом
Применение
Органические и неорганические кислоты: азотноводородная кислота, масляная серная кислота, хлористо-водородная кислота и фосфорная кислота.
Окисоводопод натрия или карбонат натрия, щелочной раствор etc.
Органические соединения и другие въедливые сырье и продукты.
Технический параметр
|
модель |
Представление чистой воды |
||||||
|
подача (m3/h) |
голова (m) |
скорость (r/min) |
максимум эффективность (%) |
NPSH (NPSHr) m |
вес насоса главный KG |
компонент вала |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Работая спецификация
Подача: 8-1000m3/h
Голова: 15-120m
Поверните скорость:<1500rpm>
Давление: 1.6MPa
Температура: - 50℃-130℃
Сила Motoe: 5.5-315KW
Структура
|
*1 |
Запирая винт |
*8 |
Вице камера турбинки |
15 |
Крышка переднего подшипника |
22 |
Лоток масла |
*29 |
Рукав |
|
2 |
Набивка |
9 |
Колцеобразное уплотнение |
*16 |
Передний подшипник |
23 |
Гайка регулировки |
30 |
Кольцо уплотнения воды |
|
*3 |
Гайка турбинки |
*10 |
Вице турбинка |
17 |
Носить тело |
24 |
Винт регулировки |
31 |
Заполнитель |
|
4 |
Колцеобразное уплотнение |
*11 |
Пакуя камера |
18 |
Кронштейн для подшипника |
25 |
Носить кронштейн тела |
32 |
Колцеобразное уплотнение |
|
*5 |
Турбинка |
12 |
Колцеобразное уплотнение |
*19 |
Задний подшипник |
*26 |
ось |
*33 |
ключи |
|
*6 |
Тело насоса |
13 |
Прополощите сопло воды |
20 |
Крышка задний носить |
27 |
Крышка экрана |
|
|
|
7 |
Колцеобразное уплотнение |
14 |
Вода сохраняя плиту |
21 |
Ключ |
28 |
Набивочная коробка |
|

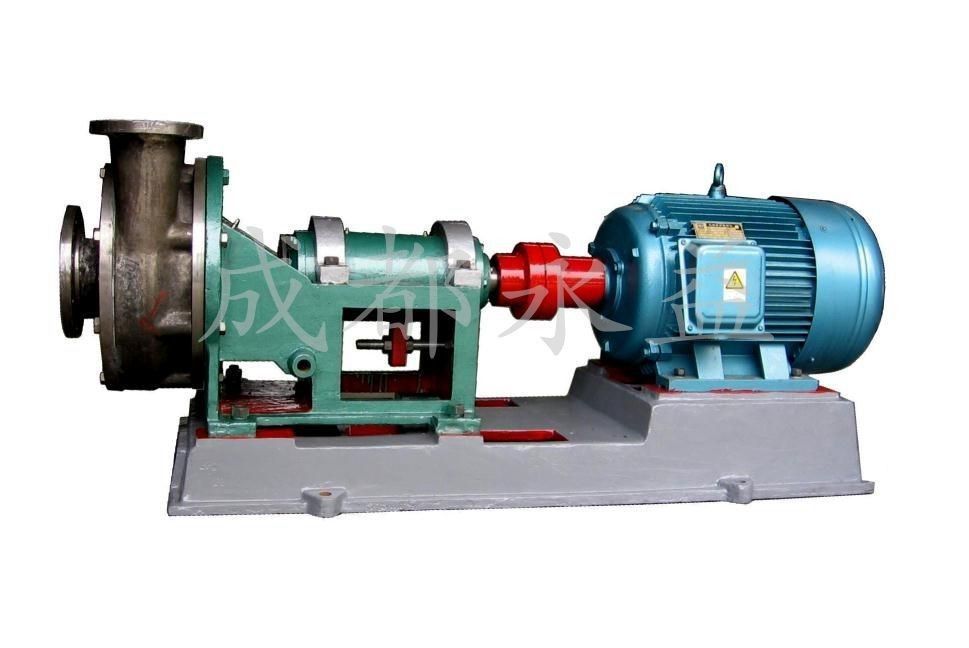

Изображение продукта
Процедура
Упаковка и грузить
|
OEM |
Приемлемый |
|
MOQ |
1 набор |
|
Цена |
Могущий быть предметом переговоров |
|
Порт |
Шанхай |
|
Оплата |
T/T, L/C, западное соединение |
|
Упаковка |
Случай экспорта деревянный или как запрос клиента |
|
Срок поставки |
40 дней согласно количеству заказа |
|
Доставка |
Морским путем, самолетом, поездом |
