горизонтальный центробежный насос
>
|
| Место происхождения | Сычуань, Китай |
| Фирменное наименование | horizontal-slurrypump.com |
| Сертификация | ISO9001 |
| Номер модели | OEM |
| Документ | Брошюра продукта PDF |
Обеспечивая циркуляцию насос переноса центробежных насосов всасывания конца затравки собственной личности горизонтальный химический
Основная особенность
1) простая структура насоса, простая установка и удобное обслуживание.
2) 100% медная катушка принята для мотора для обеспечения срока службы.
3) широкий диапазон применения, который можно широко использовать в полях живя, промышленные, химические и другие.
4) взрывозащищенный мотор можно подгонять для защиты вашей безопасности.
Детали
Эксплуатационные данные
|
Структура |
Одиночный этап |
||
|
Голова |
10-90m |
||
|
Подача |
8-800 m3/h |
||
|
Скорость |
980-2950 r/min |
||
|
Сила |
1.1-160 kw |
||
|
Эффективность |
18%-85% |
||
|
NPSH |
1.4-4.5 m |
||
|
Стандарт |
ISO9001 |
||
Структура
| *1 | Запирая винт | *8 | Вице камера турбинки | 15 | Крышка переднего подшипника | 22 | Лоток масла | *29 | Рукав |
| 2 | Набивка | 9 | Колцеобразное уплотнение | *16 | Передний подшипник | 23 | Гайка регулировки | 30 | Кольцо уплотнения воды |
| *3 | Гайка турбинки | *10 | Вице турбинка | 17 | Носить тело | 24 | Винт регулировки | 31 | Заполнитель |
| 4 | Колцеобразное уплотнение | *11 | Пакуя камера | 18 | Кронштейн для подшипника | 25 | Носить кронштейн тела | 32 | Колцеобразное уплотнение |
| *5 | Турбинка | 12 | Колцеобразное уплотнение | *19 | Задний подшипник | *26 | ось | *33 | ключи |
| *6 | Тело насоса | 13 | Прополощите сопло воды | 20 | Крышка задний носить | 27 | Крышка экрана | ||
| 7 | Колцеобразное уплотнение | 14 | Вода сохраняя плиту | 21 | Ключ | 28 | Набивочная коробка |

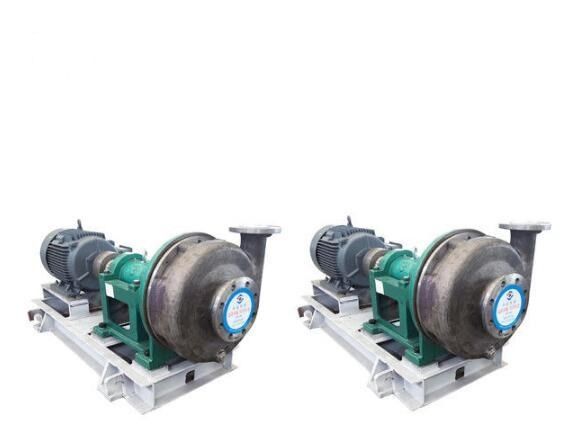

Изображение продукта
Технический лист параметра
|
Модель |
Подача (³ /h m) |
Голова (m) |
Скорость (r/min) |
Максимальная эффективность (%) |
NPSH (NPSHr) m |
| 40WD-250 | 8-30 | 15-28 | 1450 | 39 | 1,5 |
| 40WD-310 | 8-30 | 23-38 | 1450 | 37 | 1,7 |
| 40WD-350 | 8-30 | 35-50 | 1450 | 35 | 1,7 |
| 50WD-250 | 30-50 | 15-28 | 1450 | 40 | 1,4 |
| 50WD-310 | 30-60 | 25-38 | 1450 | 45 | 1,5 |
| 50WD-350 | 30-60 | 35-50 | 1450 | 43 | 1,8 |
| 50WD-400 | 30-60 | 50-75 | 1450 | 35 | 1,8 |
| 65WD-250 | 50-80 | 15-28 | 1450 | 48 | 1,8 |
| 65WD-310 | 50-100 | 25-38 | 1450 | 50 | 2,2 |
| 65WD-350 | 50-100 | 35-50 | 1450 | 55 | 2,2 |
| 65WD-400 | 50-100 | 45-75 | 1450 | 53 | 2,7 |
| 65WD-450 | 50-100 | 70-90 | 1450 | 52 | 2,8 |
| 80WD-250 | 70-140 | 15-25 | 1450 | 61 | 2,5 |
| 80WD-310 | 70-140 | 25-38 | 1450 | 62 | 2,5 |
| 80WD-350 | 70-160 | 35-50 | 1450 | 63 | 2,8 |
| 80WD-400 | 70-160 | 50-70 | 1450 | 62 | 2,8 |
| 80WD-450 | 70-160 | 70-90 | 1450 | 60 | 2,8 |
| 100WD-310 | 100-220 | 20-35 | 1450 | 57 | 2,8 |
| 100WD-350 | 100-220 | 35-48 | 1450 | 60 | 2,8 |
| 100WD-400 | 100-220 | 40-65 | 1450 | 68 | 2,8 |
| 125WD-310 | 120-250 | 18-33 | 1450 | 62 | 3 |
| 125WD-350 | 120-290 | 35-48 | 1450 | 62 | 3 |
| 125WD-400 | 140-300 | 35-60 | 1450 | 65 | 3 |
| 150WD-310 | 200-400 | 18-33 | 1450 | 64 | 3,5 |
| 150WD-350 | 200-400 | 25-45 | 1450 | 65 | 3,5 |
| 150WD-400 | 200-400 | 40-55 | 1450 | 67 | 3,5 |
| 200WD-350 | 300-600 | 28-38 | 1450 | 67 | 4 |
| 200WD-430 | 300-650 | 50-64 | 1450 | 70 | 4 |
| 250WD-430 | 400-800 | 50-60 | 1450 | 70 | 4,5 |
